雲梯（うんてい）の取付け場所とサイズ（独立型／一体型）

雲梯の取付け場所とサイズの決め方

お客様とのやり取りの中で感じたこと

うんていについてのお問い合わせがあった会話の中で、『うんていのサイズや取付け場所をどうして決めたら良いか分からない』と言われる方が７～８割程度いらっしゃいます。

しかし、サイズや取付け場所が分からないというのは皆さん思うことなのでご安心ください。

ただ、「サイズをいくらにしたら良い？」、「取付け場所はどこにしたら良い？」と悩まれる方が実際に結構いらっしゃいます。

なので、これまでのお客様とのやり取りの中で

「これが分かっていたらサイズや取付け場所を決めるきっかけになるかも」

ということで記事としてまとめてみました。

目次
１．雲梯の取付け場所はどこがいい？ ２．雲梯の取付けのための下地 ３．独立型雲梯と一体型雲梯 ４．独立型雲梯のメリット・デメリット ５．一体型雲梯のメリット・デメリット ６．独立型雲梯と一体型雲梯はどちらが安い？ ７．雲梯の長さ ８．雲梯の幅 ９．雲梯の天井からの下がり １０．雲梯のバーの間隔

１．うんていの取付け場所はどこがいい？

みなさん、廊下やリビング、１階や２階などいろんな場所にお取付けをされているようです。

決めたポイントとしては

というような声がありました。

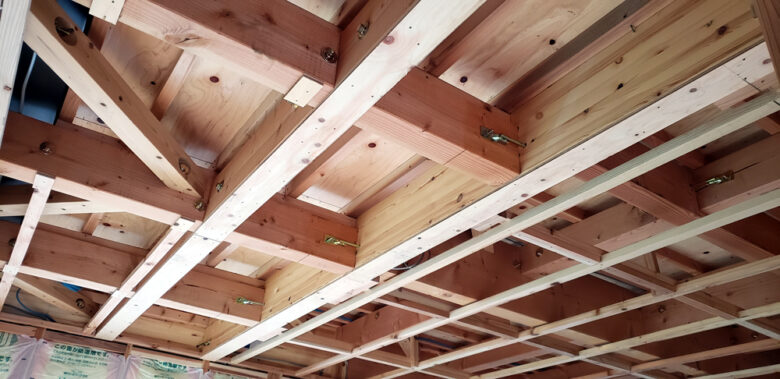

２．雲梯の取付けのための下地

梁（下地）の幅は？

アミダラップタイプ以外のうんていは左右２か所で留めるようになっています。

そして、下地となる梁を左右に１本ずつの計２本をレールのように入れて頂いています。

ここでの注意点は、取付けプレートの幅が基本９０ミリなので、少し余裕を持った１０５幅以上の梁を入れてください。

【１０５幅以上の梁の準備が出来ない場合】

オーダーでの製作なので、ベースプレートの向きを変えたり、サイズを変えることで対応が出来ることもあります。

梁背のサイズは？

ここでは、構造材に取付ける場合ではなく、うんてい専用として梁を入れた場合です。

梁背に関しては『現場で梁を掛けるスパン（距離）であったり、どのくらいの耐荷重が必要なのかによって変わりますので、現場の方でご判断ください』ということでお願いをさせて頂いております。

なお、うんていの下地については別の記事にも書いていますのでそちらをご参照ください。

３．独立型雲梯と一体型雲梯

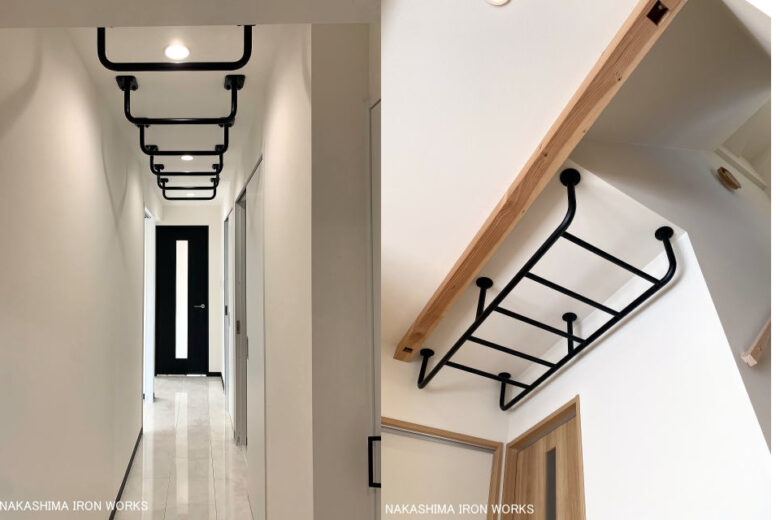

写真左の１本１本がバラバラになっているのが『独立型雲梯』、写真右のはしごのようにすべてが溶接で繋がっているのが『一体型雲梯』と呼んでいます。

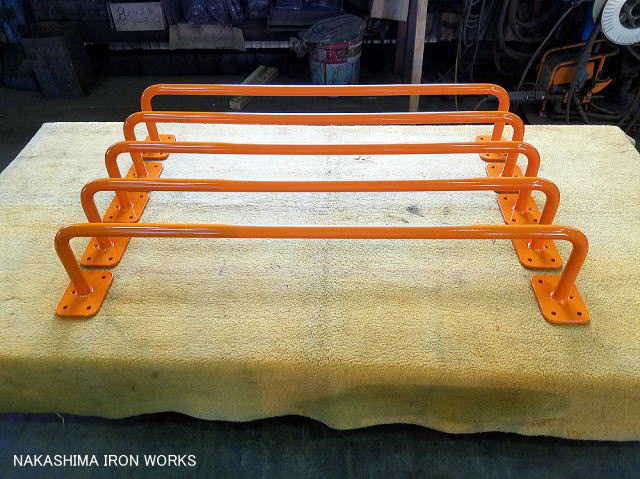

４．独立型雲梯のメリット・デメリット

メリットですが、１本１本がバラバラになっていますので、色の塗り分けが可能です。

レインボーカラーにするもよし、アクセントとして１本だけうんていの色を変えることも可能です。

また、現場に届いて雲梯のサイズを確認してからバーの間隔を決めることが出来ます。

あとは、コンパクトなので作業性が良く

送料も安くなるという点から、雲梯の中ではいちばん安いです。

次にデメリットですが、１本１本に取付けのプレートが付いていますので留めるボルトの本数が多く、『一体型雲梯』よりも取付けには時間が掛かってしまいます。

５．一体型雲梯のメリット・デメリット

メリットですが、取付けプレートの数が少ない為、取付場所への位置合わせが簡単です。

なので、『独立型雲梯』よりは取付け時間が短くて済みます。

一方デメリットですが、うんていのサイズが大きくりますので、搬入経路を考えないといけません。

また、作業性があまり良くなく、さらに送料も余計にかかる為に『独立型うんてい』よりは割高となる場合が多いです。

６．独立型雲梯と一体型雲梯はどちらが安い？

独立型雲梯は幅や天井からの下がりによって補強金物が付いたり付かなかったり、一体型雲梯はサイズによって脚の本数が変わりますので、はっきりとどちらが安いとは言いきれません。

しかし、独立型雲梯は一体型雲梯と違って１本１本が軽いので製作から発送まで取り扱いが楽です。

また、うんていを塗装工場に持っていく際には車に沢山載せることが出来ますので、非常に効率よくうんていを運ぶことが出来ます。

さらに、お客様のもとへ発送をする際には

独立型雲梯はコンパクトに梱包が出来ますが、

一体型雲梯はそのままの形で梱包・発送（送料は体積換算）となります。

以上の理由から、バーの本数が同じでも送料等まで含めると、一体型雲梯より独立型雲梯の方が安い場合が多いように思います。

７．雲梯の長さ

現場のスペースは限られていると思いますので、

その限られたスペースの中でうんていの両端に余裕を持った計画をされたらよいかと思います。

具体的には、両端に壁がある場合には体と壁がぶつからないように

壁から最低６００ｍｍは離した方が良いように思います。

８．雲梯の幅

うんていの幅は、現場の条件によって判断をされることも多いようです。

例えば、４５５ｍｍ間隔で桁が通っているので

うんていの幅を４５５ｍｍで製作をして欲しいとか、

９１０ｍｍの桁間に合わせてうんていを製作をして欲しいとか、下地の条件で決まってしまう感じです。

これまでに３００ｍｍ幅～１，０００ｍｍ幅までうんていを製作した実績がありますが、１番多かったのは５００ｍｍ幅前後の雲梯です。

これは設計で考える日本人成人男性の肩幅の平均値が４５０ｍｍくらいだというのを考えると納得です。

あと、幅が９００ｍｍ以上のサイズのうんていだと、使用される方の体重によってはバーにタワミが出る可能性がありますので、その点をご理解を頂いた上で製作をさせて頂いております。

９．雲梯の天井からの下がり

これは雲梯のページの方でも書いていますが、

お客様が雲梯に求める想いによって大きく変わります。

「ジャンプをしてうんていに届くくらいの高さがいいなぁ～」

と思われている方は３００ｍｍ～４５０ｍｍ下がり程度を目安に、反対に「頻繁に使用するコトもなく、普段の生活の中でうんていが視界に入ってしまうのがイヤ」と言われる方は天井いっぱいいっぱいの１５０ｍｍ下がりのサイズをご選択ください。

天井に近い場合、ジャンプをしてもうんていのバーに届かないので、ロフトはしご『LL-SUPER』などのうんていに届くまでのハシゴを別途でご購入されています。

１番多いサイズは２００ｍｍ～２５０ｍｍ下がりです。

ちなみに独立型雲梯の場合は３００ｍｍ以上のサイズになると補強金物が必要になりますので、料金が割り増し料金となります。

１０．雲梯のバーの間隔

うんていの間隔の寸法（ピッチ）に関してですが、

幼稚園生くらいでしたら２５０ｍｍ

小学生で３００ｍｍ～３５０ｍｍ

中学生以上で５００ｍｍ以上

くらいが標準かと思います。

バーの間隔は狭い方がよい？

うんていのバーの間隔が狭い分には、１段飛ばしとか２段飛ばしとかで対応が出来ます。

しかし、うんていのバーの本数が増えると費用も上がりますので、

その辺は予算とご相談をされてください。

ご注文の中で１番多い間隔は？

ご家族皆さんで使用したいということで小学校などにある雲梯と同じ３００ｍｍです。

先日のお客様は、小学校低学年の子どもさんで、４５０ｍｍ間隔でうんていを取付けされました。

理由は『大きくなるとどうせ１段飛ばしをするので』ということだそうです。

なるほどですね。

大人の方で９００ｍｍ間隔で設置をされた方もいらっしゃいますが、

９００ｍｍくらいの間隔が普通の人？の限界のようです。

以上のことから、先を見据えたうんていの設置というのも大事なような気がします。

最後に

悩んでいる時間も楽しいものですが、これを読んで設置場所についてやサイズの悩みが解決出来た！と言って頂けるとうれしいですね。

いや、これでもわからないと言われる方は直接お問い合わせください。

出来るだけわかりやすいようにご回答をさせて頂きます。

また、ヒトフデ型うんていにつきましてはサイズなど色々と製作条件が多いので、別の記事で説明をさせてください。

よろしくお願い致します<(_ _)>
